Technické info
Výkon RMS - 200W,
Prevedenie - 100V / 4Ohm, Frekv. rozsah - 70-20000 Hz, Vonkajšie rozmery - 483x88x280 mm
Využitie
Obecný rozhlas - Bezdrôtový
Obecný rozhlas - Drôtový
Školský rozhlas a zvonenie
Konferenčný a hlasovací systém
Ozvučenie kultúrnych sál
Ozvučenie domov smútku a kostolov
Popis produktu

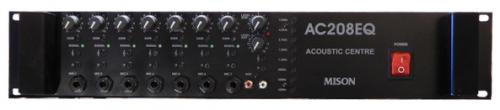

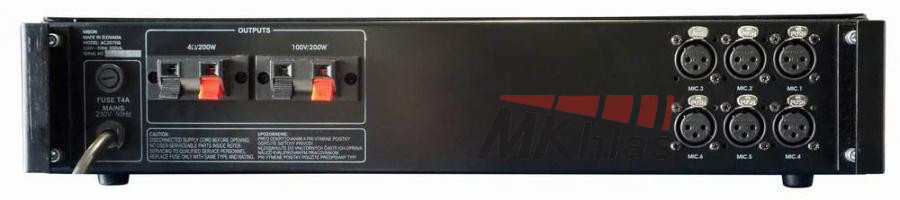

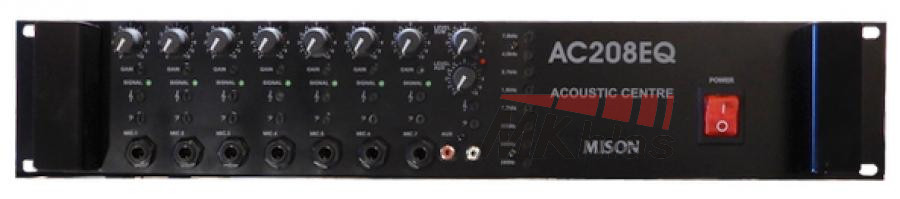

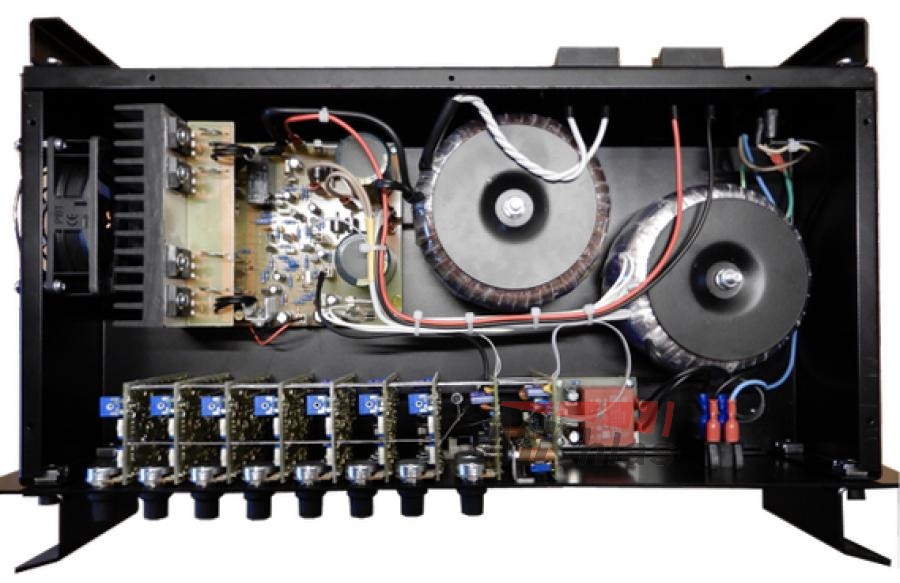

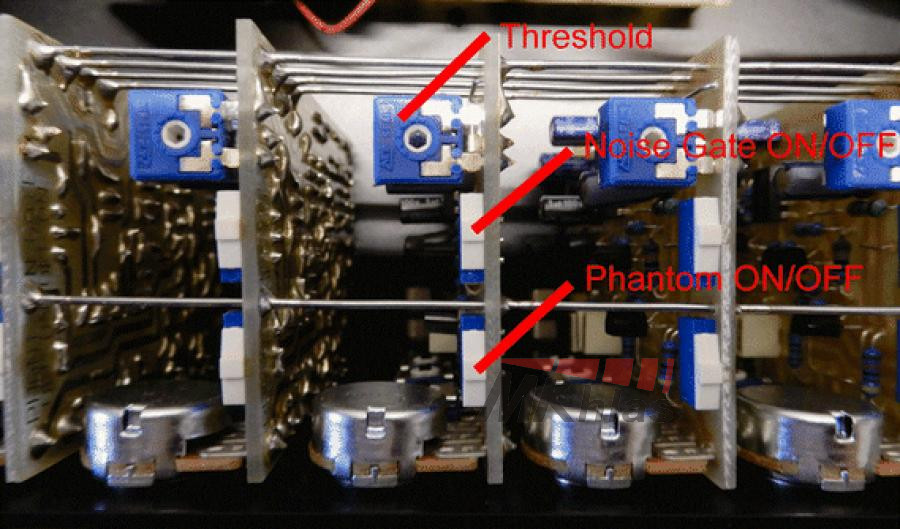

Zosilňovač je určený na montáž do 19“ Rack-u. Je určený na ozvučenie kostolov a iných priestorov s potrebou použitia viac mikrofónov (max. 7). Zosilňovač má osem vstupov, pričom sedem je mikrofónových a jeden AUX. Mikrofónové vstupy sú vybavené vstupným konektorom 6,3 JACK so symetrickým zapojením (pri použití mikrofónu s konektorom 6,3 Jack mono, sa vstup automaticky znesymetrizuje). Vstupy MIC1-MIC6 majú vstup aj zo zadu pomocou konektorov XLR. Citlivosť mikrofónového vstupu je nastaviteľná reguláciou GAIN v rozmedzí 1,5mV až 15mV. Každý mikrofónový vstup má samostatné nastavenie korekcií basov a výšok, pripojenia napätia Phantom 48V (napájanie kondenzátorových mikrofónov), pomocou prepínačov pod vrchným krytom (zosilňovač je expedovaný s prepínačmi Phantom vo vypnutej polohe). Mikrofónové vstupy sú vybavené funkciou Noise Gate, ktorá automaticky vypne mikrofón, ktorý sa nepoužíva, v momente keď sa mikrofón použije sa daný vstup otvorí a tento stav signalizuje zelená LED na prednom paneli. Citlivosť tejto funkcie sa dá nastaviť pomocou trimra pod vrchným krytom – reguláciou v smere hodinových ručičiek sa citlivosť šumovej brány zvyšuje a v krajnej pravej polohe je funkcia Noise Gate prakticky vypnutá. Pre úplné vypnutie šumovej brány slúžia prepínače prístupné po odňatí vrchného krytu (zosilňovač je expedovaný s prepínačmi Noise Gate v zapnutej polohe). Vstup AUX má vstupný konektor stereo RCA a má samostatné dvojpásmové korekcie. Zosilňovač má v sumárnej časti mikrofónových vstupov osempásmový ekvalizér (350Hz, 500Hz, 800Hz, 1,2kHz, 1,8kHz, 2,7kHz, 4kHz, 7kHz). Tento osempásmový equalizér upravuje len mikrofónové vstupy, vstup AUX sa frekvenčne upravuje len svojimi dvojpásmovými korekciami. Výkon zosilňovača je 200W na 100V, alebo na výstup 4Ohmy (tlačné konektory na zadnom paneli). Oba výstupy sa dajú kombinovať, ale výsledný výkon nesmie prekročiť úroveň 200W. Červená LED indikuje dosiahnutie max. úrovne. Koncový stupeň je chladený regulovaným ventilátorom, ktorého otáčky sa spojite zvyšujú s teplotou chladiča. Použitý ventilátor má minimálnu hlučnosť a v prípade bežnej prevádzky je takmer nehlučný. Mikrofónový vstup 7 x 1mV / 1kΩ (symetrický, Jack 6,3/ 6x XLR). Linkový vstup 1 x 500mV/10kΩ (stereo RCA) Phantom 7 x 48V - vypínateľné. Noise gate (šumová brána) 7 x , nastaviteľný THERESHOLD, možnosť vypnutia. Gain (vstupná citlivosť) 7 x , (-20dB - 0dB). Odstup signál-šum -90dB (linka), -70dB (mikrofón). Frekvenčné korekcie 8 x basy +/-15dB, 8 x výšky +/-15dB. Equalizér 8 pásmový 350, 500, 800, 1200, 1800, 2700, 4000, 7000. Indikácie 7 x signal, LIMIT (0dB), POWER. Elektronické poistky- tepelná - okamžité obmedzenie výstupného prúdu - poistka dlhodobého skratu - oneskorené pripojenie výstupu.
